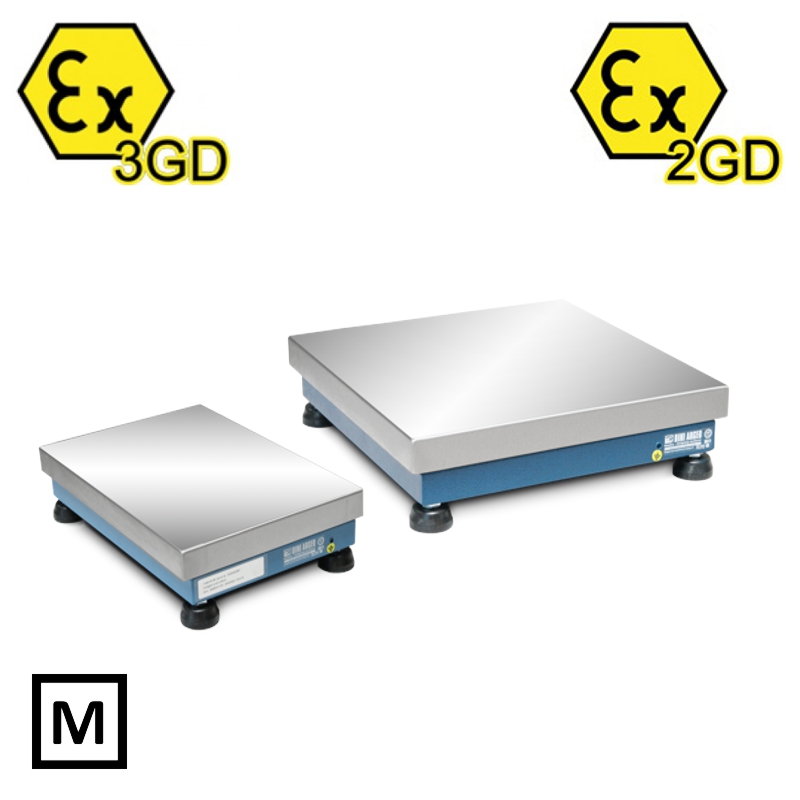

Platformy pomiarowe T – wersja Atex 2GD / 3 GD

Opis

• małe i średniej wielkości platformowy pomiarowe,
• konstrukcja ramy – stal malowana, pokrywa wierzchnia – stal nierdzewna,
• wersja do stref zagrożonych wybuchem Atex 2GD i 3GD,
• 1 przetwornik tensometryczny aluminiowy klasy C3 o stopniu ochrony IP67,
• zdejmowana płyta wierzchnia,
• 4 regulowane stopki,
• 3 m przewód sygnałowy.

Atex:

• przetworniki tensometryczne: II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga  /  II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.

Terminale wagowe:

• strefa Atex 2GD – dowolny z oferty Terminale wagowe 2GD
• strefa Atex 3GD – dowolny z oferty Terminale wagowe 3GD

Dostępne wersje – bez oceny zgodności:

• TS3 + CCATEX – 230 x 330 x 93 mm / Max 3 kg / d = 0,5 g (0,1 g z opcją HR),
• TS6 + CCATEX – 230 x 330 x 93 mm / Max 6 kg / d = 1 g (0,2 g z opcją HR),
• TS15 + CCATEX – 230 x 330 x 93 mm / Max 15 kg / d = 2 g (0,5 g z opcją HR),
• TT6 + CCATEX – 330 x 330 x 93 mm / Max 6 kg / d = 1 g (0,2 g z opcją HR),
• TT15 + CCATEX – 330 x 330 x 93 mm / Max 15 kg / d = 2 g (0,5 g z opcją HR),
• TT30 + CCATEX – 330 x 330 x 93 mm / Max 30 kg / d = 5 g (1 g z opcją HR),
• TQ15 + CCATEX – 400 x 400 x 115 mm / Max 15 kg / d = 2 g (0,5 g z opcją HR),
• TQ30 + CCATEX – 400 x 400 x 115 mm / Max 30 kg / d = 5 g (1 g z opcją HR),
• TQ60 + CCATEX – 400 x 400 x 115 mm / Max 60 kg / d = 10 g (2 g z opcją HR),
• TQ150 + CCATEX – 400 x 400 x 115 mm / Max 150 kg / d = 20 g (5 g z opcją HR),
• TM30 + CCATEX – 400 x 500 x 120 mm / Max 30 kg / d = 5 g (1 g z opcją HR),
• TM60 + CCATEX – 400 x 500 x 120 mm / Max 60 kg / d = 10 g (2 g z opcją HR),
• TM150 + CCATEX – 400 x 500 x 120 mm / Max 150 kg / d = 20 g (5 g z opcją HR),
• TC30 + CCATEX – 500 x 500 x 110 mm / Max 30 kg / d = 5 g (1 g z opcją HR),
• TC60 + CCATEX – 500 x 500 x 110 mm / Max 60 kg / d = 10 g (2 g z opcją HR),
• TC150 + CCATEX – 500 x 500 x 110 mm / Max 150 kg / d = 20 g (5 g z opcją HR),
• TL60 + CCATEX – 500 x 600 x 132 mm / Max 60 kg / d = 10 g (2 g z opcją HR),
• TL150 + CCATEX – 500 x 600 x 132 mm / Max 150 kg / d = 20 g (5 g z opcją HR),
• TL300 + CCATEX – 500 x 600 x 132 mm / Max 300 kg / d = 50 g (10 g z opcją HR),
• TX60 + CCATEX – 600 x 600 x 137 mm / Max 60 kg / d = 10 g (2 g z opcją HR),
• TX150 + CCATEX – 600 x 600 x 137 mm / Max 150 kg / d = 20 g (5 g z opcją HR),
• TX300 + CCATEX – 600 x 600 x 137 mm / Max 300 kg / d = 50 g (10 g z opcją HR),
• TG150 + CCATEX – 700 x 700 x 145 mm / Max 150 kg / d = 20 g (5 g z opcją HR),
• TG300 + CCATEX – 700 x 700 x 145 mm / Max 300 kg / d = 50 g (10 g z opcją HR),
• TG600 + CCATEX – 700 x 700 x 145 mm / Max 600 kg / d = 100 g (20 g z opcją HR).

Dostępne wersje – z oceną zgodności ECEM jako wagi jednozakresowe:

• TS3 + CCATEX + ECEM – 230 x 330 x 93 mm / Max 3 kg / e = 1 g,
• TS6 + CCATEX + ECEM – 230 x 330 x 93 mm / Max 6 kg / e = 2 g ,
• TS15 + CCATEX + ECEM – 230 x 330 x 93 mm / Max 15 kg / e = 5 g,
• TT6 + CCATEX + ECEM – 330 x 330 x 93 mm / Max 6 kg / e = 2 g,
• TT15 + CCATEX + ECEM – 330 x 330 x 93 mm / Max 15 kg / e = 5 g,
• TT30 + CCATEX + ECEM – 330 x 330 x 93 mm / Max 30 kg / e = 10 g,
• TQ15 + CCATEX + ECEM – 400 x 400 x 115 mm / Max 15 kg / e = 5 g,
• TQ30 + CCATEX + ECEM – 400 x 400 x 115 mm / Max 30 kg / e = 10 g,
• TQ60 + CCATEX + ECEM – 400 x 400 x 115 mm / Max 60 kg / e = 20 g,
• TQ150 + CCATEX + ECEM – 400 x 400 x 115 mm / Max 150 kg / e = 50 g,
• TM30 + CCATEX + ECEM – 400 x 500 x 120 mm / Max 30 kg / e = 10 g,
• TM60 + CCATEX + ECEM – 400 x 500 x 120 mm / Max 60 kg / e = 20 g,
• TM150 + CCATEX + ECEM – 400 x 500 x 120 mm / Max 150 kg / e = 50 g,
• TC30 + CCATEX + ECEM – 500 x 500 x 110 mm / Max 30 kg / e = 10 g,
• TC60 + CCATEX + ECEM – 500 x 500 x 110 mm / Max 60 kg / e = 20 g,
• TC150 + CCATEX + ECEM – 500 x 500 x 110 mm / Max 150 kg / e = 50 g,
• TL60 + CCATEX + ECEM – 500 x 600 x 132 mm / Max 60 kg / e = 20 g,
• TL150 + CCATEX + ECEM – 500 x 600 x 132 mm / Max 150 kg / e = 50 g,
• TL300 + CCATEX + ECEM – 500 x 600 x 132 mm / Max 300 kg / e = 100 g,
• TX60 + CCATEX + ECEM – 600 x 600 x 137 mm / Max 60 kg / e = 20 g,
• TX150 + CCATEX + ECEM – 600 x 600 x 137 mm / Max 150 kg / e = 50 g,
• TX300 + CCATEX + ECEM – 600 x 600 x 137 mm / Max 300 kg / e = 100 g,
• TG150 + CCATEX + ECEM – 700 x 700 x 145 mm / Max 150 kg / e = 50 g,
• TG300 + CCATEX + ECEM – 700 x 700 x 145 mm / Max 300 kg / e = 100 g,
• TG600 + CCATEX + ECEM – 700 x 700 x 145 mm / Max 600 kg / e = 200 g.

Dostępne wersje – z oceną zgodności ECEM2 jako wagi dwuzakresowe:

• TS6 + CCATEX + ECEM2 – 230 x 330 x 93 mm / Max 3/6 kg / e = 1/2 g ,
• TS15 + CCATEX + ECEM2 – 230 x 330 x 93 mm / Max 6/15 kg / e = 2/5 g,
• TT6 + CCATEX + ECEM2 – 330 x 330 x 93 mm / Max 3/6 kg / e = 1/2 g,
• TT15 + CCATEX + ECEM2 – 330 x 330 x 93 mm / Max 6/15 kg / e = 2/5 g,
• TT30 + CCATEX + ECEM2 – 330 x 330 x 93 mm / Max 15/30 kg / e = 5/10 g,
• TQ15 + CCATEX + ECEM2 – 400 x 400 x 115 mm / Max 6/15 kg / e = 2/5 g,
• TQ30 + CCATEX + ECEM2 – 400 x 400 x 115 mm / Max 15/30 kg / e = 5/10 g,
• TQ60 + CCATEX + ECEM2 – 400 x 400 x 115 mm / Max 30/60 kg / e = 10/20 g,
• TQ150 + CCATEX + ECEM2 – 400 x 400 x 115 mm / Max 60/150 kg / e = 20/50 g,
• TM30 + CCATEX + ECEM2 – 400 x 500 x 120 mm / Max 15/30 kg / e = 5/10 g,
• TM60 + CCATEX + ECEM2 – 400 x 500 x 120 mm / Max 30/60 kg / e = 10/20 g,
• TM150 + CCATEX + ECEM2 – 400 x 500 x 120 mm / Max 60/150 kg / e = 20/50 g,
• TC30 + CCATEX + ECEM2 – 500 x 500 x 110 mm / Max 15/30 kg / e = 5/10 g,
• TC60 + CCATEX + ECEM2 – 500 x 500 x 110 mm / Max 30/60 kg / e = 10/20 g,
• TC150 + CCATEX + ECEM2 – 500 x 500 x 110 mm / Max 60/150 kg / e = 20/50 g,
• TL60 + CCATEX + ECEM2 – 500 x 600 x 132 mm / Max 30/60 kg / e = 10/20 g,
• TL150 + CCATEX + ECEM2 – 500 x 600 x 132 mm / Max 60/150 kg / e = 20/50 g,
• TL300 + CCATEX + ECEM2 – 500 x 600 x 132 mm / Max 150/300 kg / e = 50/100 g,
• TX60 + CCATEX + ECEM2 – 600 x 600 x 132 mm / Max 30/60 kg / e = 10/20 g,
• TX150 + CCATEX + ECEM2 – 600 x 600 x 132 mm / Max 60/150 kg / e = 20/50 g,
• TX300 + CCATEX + ECEM2 – 600 x 600 x 132 mm / Max 150/300 kg / e = 50/100 g,
• TG150 + CCATEX + ECEM2 – 700 x 700 x 145 mm / Max 60/150 kg / e = 20/50 g,
• TG300 + CCATEX + ECEM2 – 700 x 700 x 145 mm / Max 150/300 kg / e = 50/100 g,
• TG600 + CCATEX + ECEM2 – 700 x 700 x 145 mm / Max 300/600 kg / e = 100/200 g.

Opcje dodatkowe:

• TCBI350 – kolumna do montażu terminala wagowego, h = 350 mm, stal nierdzewna, mocowanie do ramy,
• TCBI500 – kolumna do montażu terminala wagowego, h = 500 mm, stal nierdzewna, mocowanie do ramy,
• TCBI700 – kolumna do montażu terminala wagowego, h = 700 mm, stal nierdzewna, mocowanie do ramy,
• CSP38 – kolumna wolnostojąca do montażu miernika wagowego, 450 x 450 mm, h = 917 mm,
• CSP38D – kolumna wolnostojąca do montażu miernika wagowego, 350 x 350 mm, h = 750 mm,
• TB60EXR2 – wózek do wag: 400 x 400 mm lub 400 x 500 mm, stal malowana, wysokość powierzchni ważenia 235 mm,
• TB60BEXR2 – wózek do wag: 500 x 500 mm, stal malowana, wysokość powierzchni ważenia 240 mm,
• TB300EXR2 – wózek do wag: 500 x 600 mm lub 600 x 600 mm, stal malowana, wysokość powierzchni ważenia 260 mm,
• TA60EXR2 – wózek do wag: 400 x 400 mm lub 400 x 500 mm, stal malowana, wysokość powierzchni ważenia 640 mm,
• TA300EXR2 – wózek do wag: 500 x 600 mm lub 600 x 600 mm, stal nierdzewna, wysokość powierzchni ważenia 650 mm,
• TKDC3 – wózek do systemów wagowych 2 platformowych (np. waga licząca z wagą referencyjną) z dodatkową półką na drukarkę,
• TPBEI – płyta ze stali nierdzewnej pod wagę lub drukarkę, tylko do wózków TA i TB.
